依据 GB50174《电子信息系统机房设计规范》、GB50343《建筑物电子信息系统防雷技术规范》接地总电阻≤1Ω。

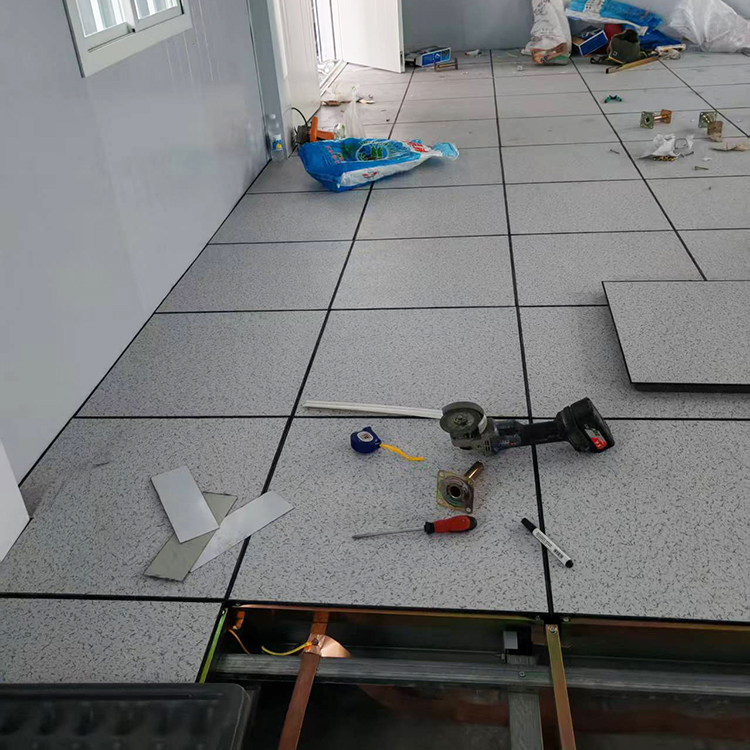

1.防静电活动地板

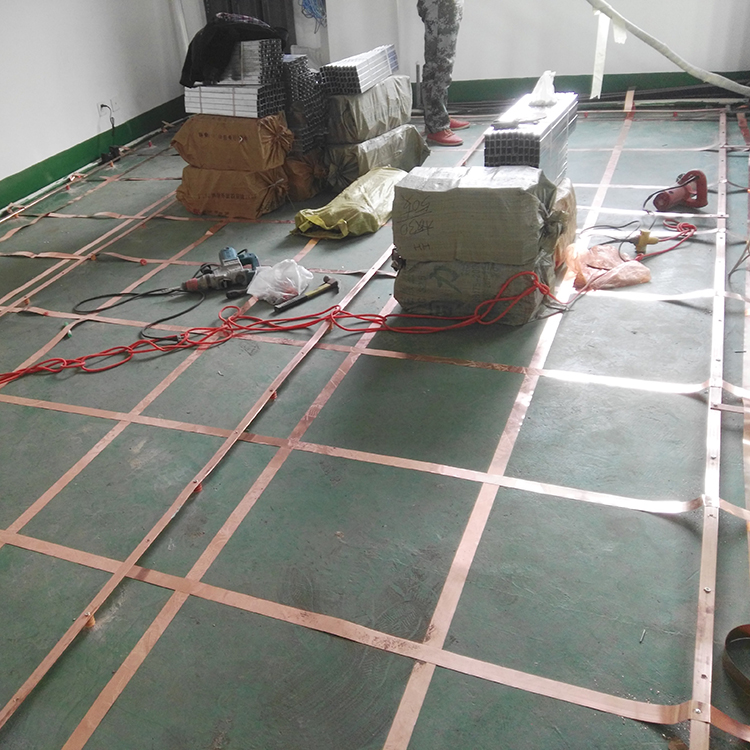

2.地板下等电位网格（M 型多点接地）

主材：100×0.25mm 紫铜排（25mm² 以上），铺设 600×600mm 井字形闭合网格

所有地板金属支架、支座用≥2.5mm² 多股铜软线就近压接至铜排网格，连接点加导电铜箔、防锈处理

每 70～80㎡设置1根6mm² 接地干线，汇总至机房局部等电位铜排

3. 机房总等电位母排（LEB）

规格：40×4mm 紫铜汇流排，安装于机房进门侧墙面接地端子箱

接入来源：地板下接地网格、UPS 配电柜外壳、金属桥架、门窗金属框架、机柜接地、所有SPD浪涌保护器地线、进出机房金属管线屏蔽层

总引出干线：25mm² 裸铜/铜排最短距离连接大楼总联合接地端子（MEB）

4. 全机房金属构件统一等电位

服务器 / 网络机柜：每台机柜2根 6mm² 双色接地线，分前后两点分别接地板铜排；机柜门、机架、托盘用铜编织带跨接，消除外壳电位差

金属桥架、线槽：每段线槽两端用≥4mm² 铜编织带跨接，整条桥架每隔3m与等电位网格连接；光缆、电缆屏蔽层两端接地

5.外部联合接地网

接地形式：室外人工环形接地极（2.5米铜包钢接地棒）

接地电阻硬性指标：联合接地总电阻≤1Ω

引下线：大楼防雷引下线每层与楼层等电位带连通，机房接地干线单独从总接地端子引出，不与避雷针引下线共用短路径。
