一、工程概况

1.1 工程简述

本方案适用于变电站主接地网、设备接地引下线、垂直接地极、电缆沟接地、构架接地、避雷针接地、二次等电位接地网施工。接地网作为变电站防雷、故障短路泄流、保护人身与设备安全核心设施，施工严格遵循现行国标规范。

1.2 编制依据

·《交流电气装置的接地设计规范》GB/T 50065

·《电气装置安装工程接地装置施工及验收规范》GB 50169

·《电力工程接地施工技术规程》DL/T 1476

·变电站施工图纸、地质勘察报告、业主及国网相关反事故措施

1.3 主要技术指标（常规 110kV/220kV 变电站）

1.有效接地系统接地电阻：≤0.5Ω；

2.不满足阻值要求时增设外延接地、深井接地、降阻剂；

3.接地导体热稳定校验满足短路电流持续时间要求；

4.控制跨步电压、接触电压满足安全限值。

二、施工准备

2.1 技术准备

1.图纸会审：核对接地网平面布置、接地极位置、引下线位置、材料规格；

2.现场勘测：查清地下管线、光缆、给排水位置，避免开挖破坏；

3.技术交底：向班组交底埋深、焊接工艺、防腐、测试要求；

4.根据土壤电阻率确定是否使用降阻材料。

2.2 材料准备（常用规格，以图纸为准）

1.水平接地体：热镀锌扁钢 60×6mm / 50×5mm

2.垂直接地极：热镀锌角钢∠50×50×5mm 或 Φ16 热镀锌圆钢、镀锌钢管

3.设备引下线：热镀锌扁钢、圆钢；二次等电位接地：铜排 / 铜缆

4.辅料：电焊条、沥青漆、防腐涂料、降阻剂、细砂、回填素土（禁止建筑垃圾、碎石）

要求：全部钢材热浸镀锌，严禁冷镀锌；镀锌层破损必须补防腐。

2.3 机具准备

挖掘机、冲击钻、电焊机、切割机、接地电阻测试仪、水平尺、卷尺、铁锹、夯实工具。

三、总体施工流程

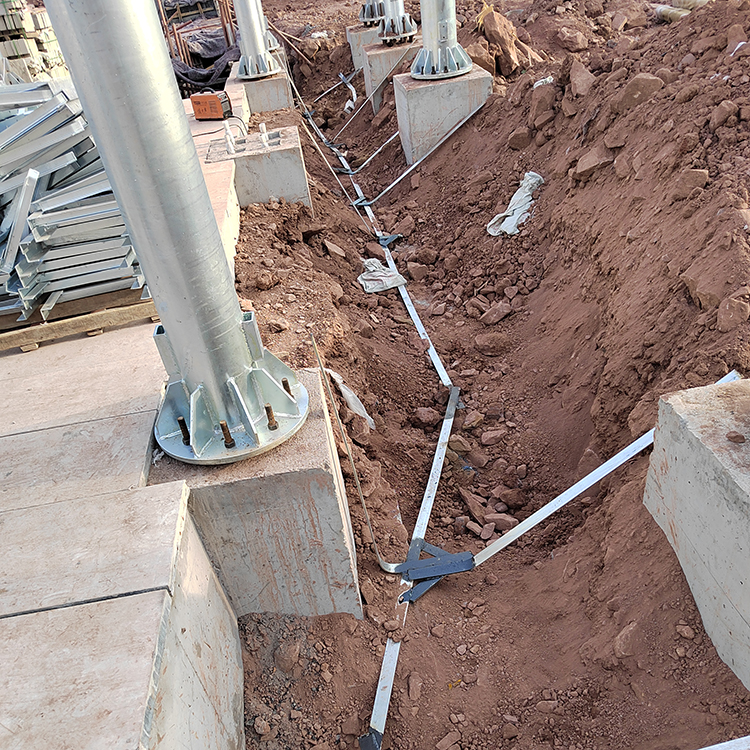

施工放线 → 沟槽开挖 → 垂直接地极打入 → 水平接地体敷设 → 焊接连接 → 焊口防腐处理 → 引下线预埋 / 安装 → 接地网隐蔽验收 → 分层回填夯实 → 二次等电位接地网施工 → 接地电阻测试 → 缺陷整改 → 竣工验收
