一、产品介绍

　　智能防雷监测模块具备雷击次数记录、开关量状态监测和温度测量功能。除记录各种SPD泄放雷击次数外，还可以对SPD的工作状态、后备断路器状态和SPD的工作温度进行监测，不但可以实时了解设备的工作状态，还可以通过温度测量初步了解SPD的老化情况。产品即可组网使用，也可独立使用，由本机所提供的数码管/液晶屏查询监测的数值、状态。并可通过远程通信或本地按钮方式对累计雷击次数进行清零。

二、产品用途

　　智能浪涌监测模块用于防雷产品的雷电计数、开关量、漏电流监测、温度监测，准确记录雷击次数及对防雷器的工作状态及温度的监测。

三、产品特点

　　● 宽电流计数技术，计数准确，适合各种防雷装置的泄放计数。

　　● 通过温度探头对SPD工作温度实时监测，及时了解SPD的老化情况。

　　● 开关量状态的监测，可同时监测防雷器和后备保护器的工作状态。

　　● 本地显示及操作，可通过数码或液晶屏显示及本地按键操作完成对监测设备的查询及操作。

　　● 供电电路设计有雷电防护线路，产品工作更可靠。

　　● 35mm标准导轨设计，接线简易，安装方便，实用性强。

　　● 液晶屏：具备声光报警功能，可选RS485总线、10/100M网络、433M无线、2.4G无线传输方式，快速组网，仅需要两根通讯信号线就可以建立起一个多点的分布式RS-485网络。

四、技术参数

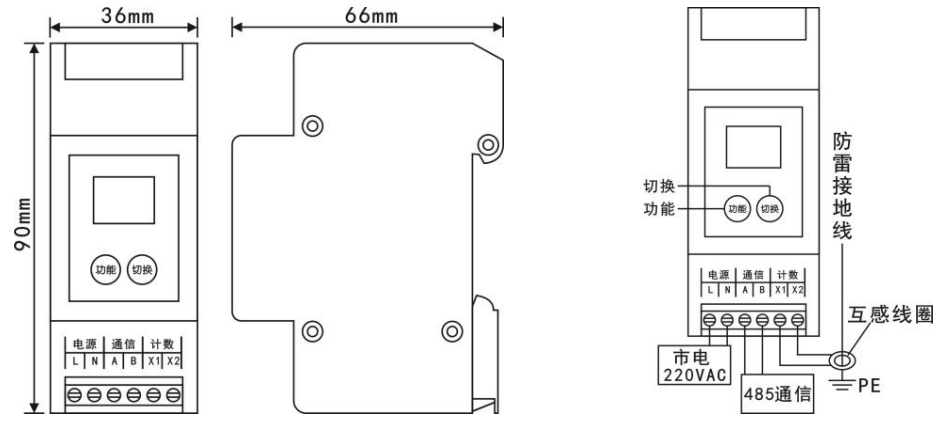

五、产品尺寸

六、安装说明

　　● 雷击环境检测器安装前必须切断电源，严禁带电操作。

　　● 采用35mm导轨式安装。

　　● 安装时请根据安装示意图所示连接，产品各接线端有标签标识，其中电源下的L、N为市电220V；计数下的X1、X2为感应采样，接互感线圈的两引出线（可任意连接）；通信下的A、B为485数据通讯接口；开关量下的K开头为开关量接口，GND为开关量监测信号地；温度下的W1、W2为温度接口，接温度传感器，GND为温度监测信号地；

　　● 智能防雷监测模块的计数范围为0-9999，其计数电流范围为0.1-100kA。

　　●非专业人员请勿拆卸。
