一、单针避雷针工作原理

　　避雷针使雷云和大地间的电场发生畸变，进而使雷电击与避雷针上，雷电流沿着避雷针及其引下线，直接泄入大地。使避雷针周围一定空间范围的物体建筑物等)免遭雷击而得到保护。

　　用途：顶杆放电高建筑绝缘避雷针广泛应用于ー、二、三类防雷建物，主要适用于无线通讯基站、易燃、晃爆物品仓库、高层建筑、大学、医院、民用、船舶、机场、历史性建筑物、赛马场、运动场、化学品、橡胶、油漆制所、雷达站、油库、气象台站、石油气站、军事基地、矿场等。

二、避雷针的保护范围

　　距地面hr处作一条平行于地面的平行线，以避雷针的针尖为圆心，hr为半径画孤，交水平线于A、B两点，又分别以A、B两点为圆心，hr为半径，从针尖向地面画弧。保护范围是一个对称的锥体。

三、避雷针的保护区

　　避雷针的保护区是避雷针下面滚球保护范国内。避雷针架设越高，保护区的范就越大。安装避雷针必须注意它与受保护物体距离应大于3m，因为避雷针及下引线受电感应能击穿2~3m的空气。

四、杆避雷针制造和安装

　　避雷针由接闪器(即避雷针的针尖)、支杆、绝缘体、接地引线和接地体四部分组成。避雷针接地体不能与其它接地体混用，必须独立接地。

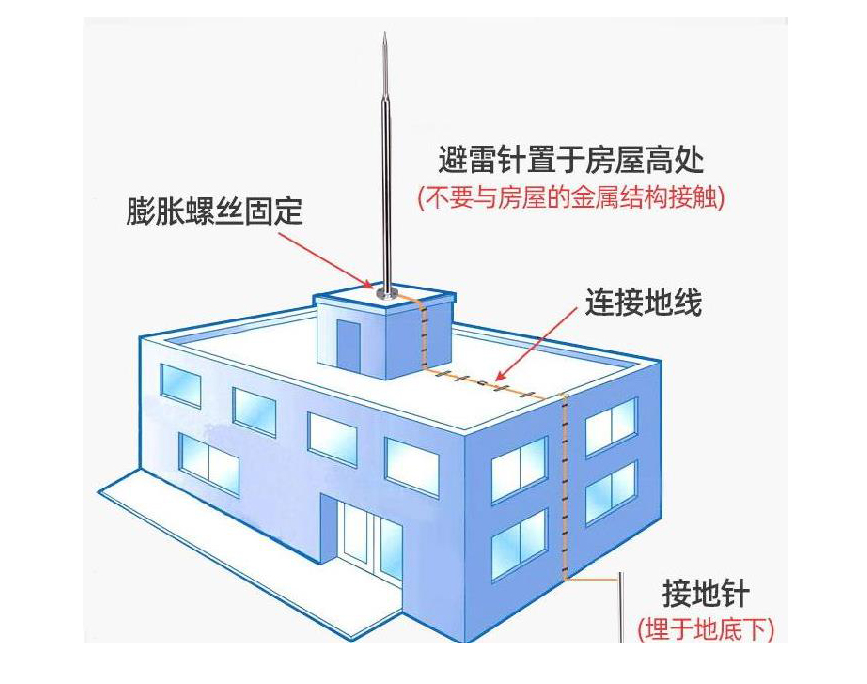

五、安装示意图

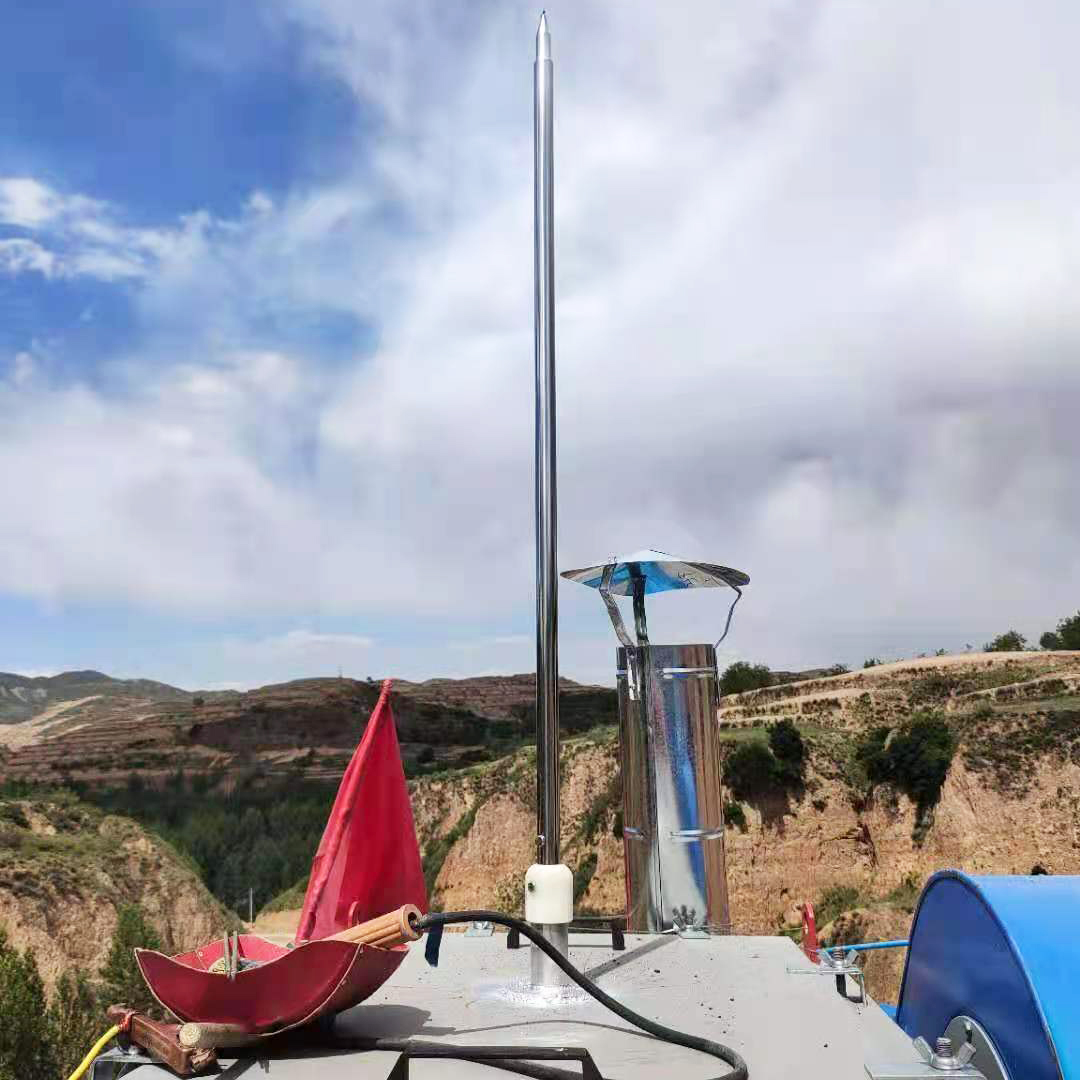

六、安装
