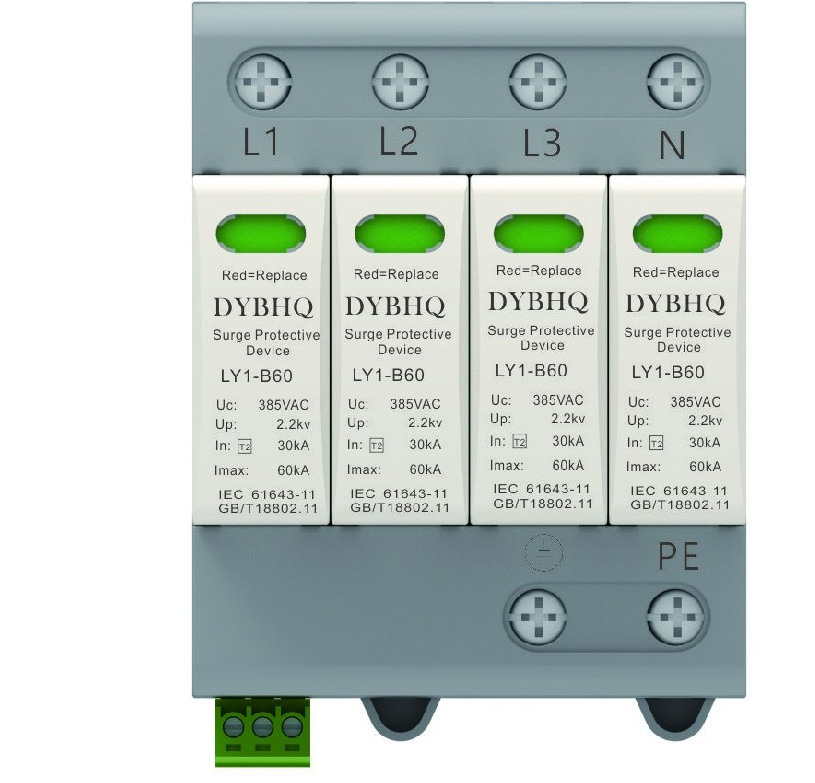

LY1-B60电涌保护器是B级限压型防雷器，适用于低压供电系统。

一、LY1-B60电涌保护器为B级限压型，依据IEC61643和GB18802设计，适合48-62Hz低压供电系统，输出残压低、响应时间快，内置失效脱扣装置。

适用于建筑物内LPZO与LPZ1区交界处分层配电柜，安装于35mm导轨，模块可180°正反安装。

二、核心性能参数

最大放电电流（Imax）：60kA（8/20μs 波形），可承受高强度雷电流冲击。

标称放电电流（In）：30kA（8/20μs 波形），为长期稳定工作的额定泄放值。

保护水平（Up）：针对 220/380V 系统，通常≤2.5kV（根据不同型号略有差异），用于限制残压幅值。

响应时间：≤100ns（气体放电管型），虽比 C/D 级略慢，但足以应对雷击初始脉冲。

额定工作电压（Un）：220V/380V（AC），适配三相四线或单相供电系统。

失效保护机制：内置热脱扣与过流保护，失效时自动断开并触发机械告警（如红色窗口指示）。

三、安装与维护要点

安装要求

接线需采用短粗线缆（铜线截面积≥16mm²），引线长度≤0.5m，以降低电感效应导致的残压升高；地线需连接至独立接地排（接地电阻≤4Ω）。

若与后端 C 级 SPD 配合，两者间距应≥10m（若无退耦元件），或通过退耦电感、线缆自然长度实现阻抗匹配，确保分级泄流效果。

维护注意事项

定期检查模块告警指示（如窗口颜色是否变红），失效时需立即更换，避免失去防护能力。

雷雨季节后，可使用专用仪器测试漏电流、保护水平等参数，确认 SPD 性能是否达标；建议每 1-2 年委托专业机构进行全面检测。

四、应用场景

高层楼宇与建筑群：安装在变配电室低压侧、建筑物总进线柜，作为电源系统的首道防雷屏障，保护整个建筑的配电网络免受雷击侵袭。

工业园区：在园区总变电站、车间总电源前端部署，防止雷电流通过高压线路感应至低压侧，避免大型电机、配电柜等设备损坏。

通信基站与铁塔：安装在基站电源进线端，配合 C 级 SPD 保护基站设备，尤其适用于多雷区的户外基站，减少雷击导致的通信中断。

光伏 / 风力电站：在逆变器前端、汇流箱等位置部署，防护直击雷对发电设备的冲击，避免组件击穿或控制系统故障。

机场与交通枢纽：用于航站楼总电源、跑道灯光系统的防雷保护，确保关键设备在雷暴天气下的可靠性。
