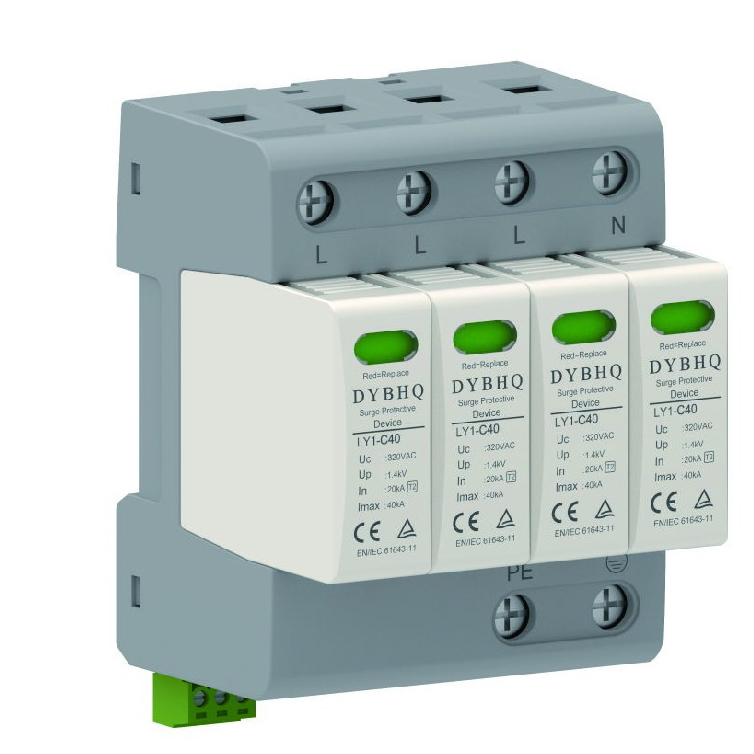

LY1-C40 电涌保护器

一、产品基础介绍

LY1-C40 属于 C 级电涌保护器（SPD），依据 IEC 61643-11 标准，主要用于配电系统的第二级防护。其工作原理是通过并联接入配电线路，当线路中出现瞬态过电压时，内部非线性元件迅速导通，将过电压限制在设备耐受范围内，同时把电涌电流泄放入地，避免设备遭受冲击。

二、核心性能参数

最大放电电流（Imax）：40kA（8/20μs 波形），可承受单次较大雷电流冲击。

标称放电电流（In）：20kA（8/20μs 波形），是长期可靠工作的额定泄放电流。

保护水平（Up）：针对 220/380V 系统，通常≤1.5kV，数值越低对设备保护越优。

响应时间：≤25ns，能快速响应过电压并启动防护。

额定工作电压（Un）：220V/380V（AC），适用于三相四线或单相配电系统。

接入方式：支持相线对中性线、相线对地线、中性线对地线的多模式并联防护。

失效保护机制：内置热脱扣装置，失效时自动脱离电网，避免短路；同时通过机械告警指示（如颜色标识）提示故障。

三、产品特性

高能量泄放能力：40kA 的最大放电电流可应对中高强度电涌，适用于直击雷或感应雷频繁的区域。

多级防护协同：常与 B 级 SPD（如 80kA 以上）配合使用，形成 “分级泄流”，既能避免单级防护过载，又能降低残压至设备耐受范围。

耐用性设计：外壳采用阻燃材料（UL94 V-0 级），内部元件经过老化测试，可承受多次雷击冲击，使用寿命通常为 5-8 年。

安装便捷性：支持 35mm 标准导轨安装，适配配电箱、配电柜等场景，接线端子标注清晰（L1/L2/L3、N、PE），便于施工。

四、应用场景

建筑配电系统：高层住宅与商业建筑，工业厂房等。

基础设施领域：通信基站，医疗场所，数据中心。

户外设备与特殊环境：光伏电站，交通枢纽。
