接地引出装置的应用及安装要求

接地引出装置主要应用于轨道交通系统（例如地铁、高铁、城铁等）的接地工程中。通过将雷电引入地下保护设施安全。

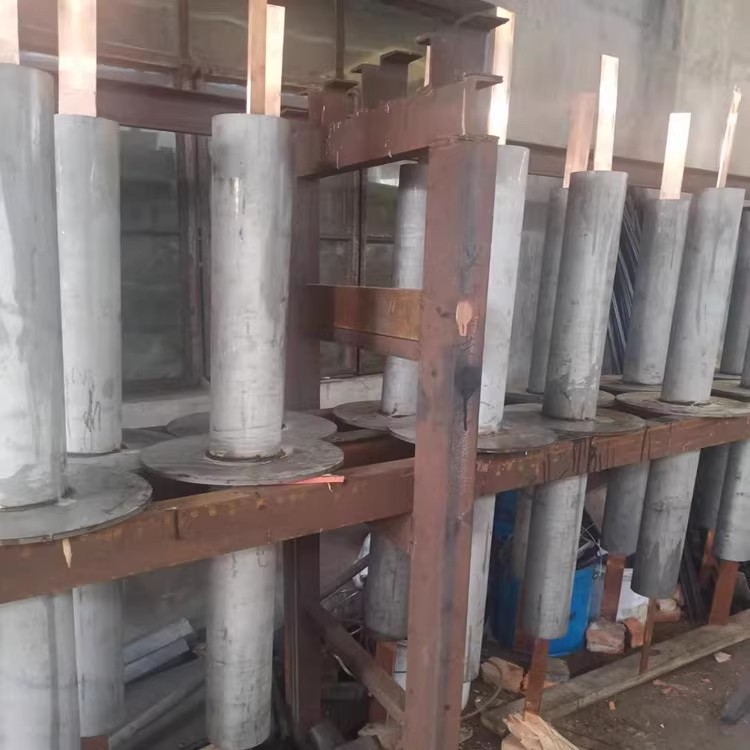

可以实现地铁站台电力设备接地、信号设备接地和防雷接地的接地装置。主要由保护筒、止水环、接地引出线、绝缘填充材料四部分构成。

安装的关键步骤如下：

1. 安装位置与方向

方向标识：严格按照装置箭头方向安装，箭头朝上确保结构合理性。

引出点选址：位于站台板下电缆井附近或强弱电设备用房电缆夹层内，避开轨底风道、结构墙及轨道。

2. 保护管安装规范

穿筋要求：保护管需从结构底板钢筋网孔中心穿过，避免与钢筋接触。

高度控制：保护管高出土建结构面100mm，防止地下水倒灌。

3. 连接工艺

接地引出线与接地网连接：采用放热熔接（放热焊接）方式，确保接头牢固、导电性良好。

临时测试：安装后需通过临时引线连接主电源金属外壳，使用接地电阻测试仪检测，确保接地电阻符合设计标准。

4. 施工过程保护

接地引出线需妥善保护，避免机械损伤或化学腐蚀。

绝缘填充材料需饱满无空隙，确保防水与绝缘性能。

5. 验收标准

防水性能：无地下水渗出迹象。

电气性能：杂散电流防护指标达标，接地电阻测试值符合设计要求（通常≤1Ω）。
